3. PARAMETRY TAKTYCZNO – TECHNICZNE WYBRANYCH SAMOCHODÓW POŻARNICZYCH.

3.1. VOLKSWAGEN TRANSPORTER T-4.

Samochody VOLKSWAGEN Transporter T 4, są pojazdami ogólno transportowymi. Pojazdy te dla potrzeb ratownictwa technicznego – drogowego muszą być dostosowane, przy zachowaniu parametrów technicznych pojazdu. Ponieważ otrzymano pojazd z różnymi jednostkami napędowymi, dlatego też zabudowa nadwozia różni się między sobą nieznacznymi elementami konstrukcyjnymi. Zabudowa wykonana jest z kształtowników oraz blach aluminiowych spawanych w jedną całość.
Rysunek nr 1 ukazuje widok ogólny samochodu VOLKSWAGEN Transporter T 4, eksploatowanego przez KP PSP w Chełmnie.

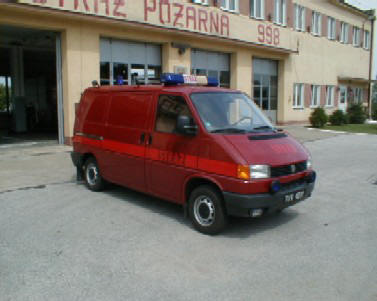

Rys. nr 1. VOLKSWAGEN T 4 – widok ogólny.





PARAMETRY TECHNICZNE I EKSPLOATACYJNE.

Silnik – rzędowy, umieszczony poprzecznie z przodu, cztero cylindrowy o zapłonie iskrowym, pojemność skokowa 2000cm3, moc 84 KM.

Napęd – na koła przednie, poprzez 5 stopniową w pełni zsynchronizowaną, manualną skrzynię biegów.

Zawieszenie – niezależne, przednie: podwójne wahacze poprzeczne z drążkami skrętnymi podłużnymi, amortyzatory hydrauliczne teleskopowe, tylne: ukośne wahacze ze sprężynami śrubowymi, amortyzatory hydrauliczne.

Układ hamulcowy – hydrauliczny dwuobwodowy z korektorem sił hamowania, hamulce przednie tarczowe, tylne bębnowe.

Wymiary – dł./szer./wys. 4735/1950/1800 [mm], średnica skrętu 11,5 [m].

Masy – masa własna 1590 [kg], dopuszczalna masa całkowita 2800 [kg],

Ładowność 1210 [kg].

Na rys. nr 2 przedstawiono samochód ratownictwa drogowego VW T 4 z hydraulicznym sprzętem ratowniczym zamocowanym na tylnym wysuwanym podeście. Przy założeniach konstrukcyjnych wzięto pod uwagę położenie środka ciężkości, funkcjonalność pojazdu ratowniczego, oraz bezkolizyjny dostęp do narzędzi i ergonomię.

W samochodzie VW T 4 na życzenie klienta można zainstalować teleskopowy maszt oświetleniowy oraz stelaż ochronny na przedzie pojazdu dla zabezpieczenia go przed uszkodzeniem w czasie akcji ratowniczych. Na stelażu można również zainstalować wciągarkę elektryczną gotową do szybkiego działania i bezpieczną w obsłudze (sterowaną poprzez pilota zdalnego sterowania). Przeznaczeniem jej jest odciągnięcie od siebie pojazdów przez zderzeniach celem jak najszybszego dojścia do poszkodowanych innymi narzędziami.

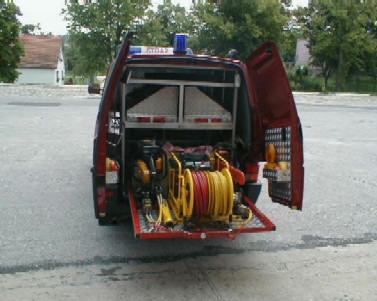

Rys. nr 2. VOLKSWAGEN T 4 – widok z tyłu.

WYPOSAŻENIE POJAZDU MARKI VOLKSWAGEN T 4 W OPARCIU O INSTRUKCJĘ BIURA KWATERMISTRZOWSKIEGO KOMENDY GŁÓWNEJ PSP W WARSZAWIE.

Wykaz sprzętu podstawowego:

1. Komplet urządzeń hydraulicznych oferowanych w zestawie typu RS - 1 firmy LUKAS, obejmuje:

  • nożyco – rozpierak LK.S 35 C, szt. 1

  • siłownik rozpierający LZR 12/300, szt. 1

  • zasilacz hydrauliczny jednonarzędziowy GO – 3T, szt. 1

  • zestaw łańcuchów KSS 9, szt. 1

  • przewody zasilające, kpl. 1

  • obcinarka do pedałów LSH – 3. kpl. 1

2. Piła spalinowa do cięcia stali, betonu i asfaltu: szt. 1

  • zapasowe tarcze docięcia stali. szt. 4

3. Piła spalinowa do drewna. szt. 1

4. Poduszki wysokiego podnoszenia – typu 1/90 firmy VETTER:(zestaw)

  • poduszki podnoszące, szt. 2

  • przewody zasilające, szt. 2

  • podwójny sterownik, szt. 1

  • reduktor ciśnienia. szt. 1

5. Nożyce do akumulatora.

6. Sprzęt oświetleniowy – zabezpieczający teren akcji:

  • agregat prądotwórczy 2,2 kW, szt. 1

  • statyw z najaśnicą 2 x 500 W (halogen), kpl. 1

  • trójkąt ostrzegawczy, szt. 2

  • pachołki, szt. 4

  • taśma wygradzająca biało – czerwona, 500 m

  • lampy ostrzegawcze, szt. 2

  • latarki ręczne, szt. 3

  • tarcza typu ,,lizak”, szt. 1

  • przewody (przedłużacze 2 x 50 m) do najaśnicy. kpl.

7. Pojemniki plastikowe z materiałami wiążącymi do substancji ropopochodnych (z absorbentem olejowym). szt. 2

8. Zestaw ręcznych narzędzi:

  • rękawice ochronne spawalnicze, szt. 2

  • łom z racicą, szt. 1

  • nóż do pasów bezpieczeństwa, szt. 2

  • młotek do szyb samochodowych, szt. 1

  • topór ,,innopór”, szt. 1

  • łopata, szt. 1

  • szufla, szt. 1

  • miotła uliczna, szt. 2

  • miotła krótka, szt. 1

  • młot (5 kg), szt. 1

  • zestaw narzędzi ślusarskich, kpl. 1

  • topór strażacki, szt. 1

  • zawiesia taśmowe, kpl. 2

  • lina strażacka (30 m), szt. 2

  • kliny drewniane do tamowania wycieków, kpl. 1

  • kliny plastikowe z klockami pod koła, szt. 4

  • kliny drewniane stabilizujące. kpl. 1

9. Sprzęt do udzielania pierwszej pomocy przed medycznej:

  • apteczka, kpl. 1

  • zestaw do sztucznego oddychania AMBU, szt. 1

  • nosze drewniane, szt. 2

  • usztywniacze podciśnieniowe, kpl. 1

  • płachty z tworzyw sztucznego pod koce, szt. 5

  • koce wełniane, szt. 5

  • worki na zwłoki, szt. 5

  • rękawice ochronne – gumowe. szt. 8

10. Sprzęt gaśniczy:

  • gaśnice proszkowe (6 kg), szt. 6

  • koce gaśnicze. szt.

Wykaz sprzętu dodatkowego:

1. Sprzęt do rozpoznawania skażeń:

  • eksplozymetr, szt. 1

  • sensorowy wykrywacz substancji, szt. 1

  • katalog substancji niebezpiecznych. kpl. 1

2. Aparaty oddechowe. kpl. 2

3. Ubrania żaroodporne lekkie. kpl. 2

4. Wciągarka elektryczna 2,7 t kpl. 1

5. Maszt oświetleniowy 4 x 500 W (halogen) + lampa błyskowa, kpl. 1

  • maszt teleskopowy, szt. 1

  • reflektor halogenowy, szt. 4

  • żarówki, szt. 5

  • lampa błyskowa niebieska, szt. 1

  • reduktor ciśnienia, szt. 1

  • mechanizmy sterujące. kpl.

6. Wyposażenie pojazdu:

  • radiotelefon samochodowy, kpl. 1

  • radiotelefony nasobne, kpl. 2

  • ładownica samochód do radiotelefonów, kpl. 1

  • wskaźnik oblodzenia nawierzchni, szt. 1

  • zespół prostowniczy 220/12 V, kpl. 1

  • szperacz dalekiego zasięgu,

  • lampa zespolona samochodu uprzywilejowanego wraz z urządzeniem nagłaśniającym. kpl. 1
